【Unity】エクセルのデータをScriptableObjectに格納する方法

f:id:turedureengineer:20181209180045j:plain

はじめに

ゲームを作っているとデータなどをエクセルで管理したい場合があると思います。
例えばレベルごとの強さなどのデータです。
もちろんスクリプトの中に直接書くこともできますがそれだと変更などをするのが大変です。
またプランナーとエンジニアで仕事を分担している時などもデータをエクセルで管理すると楽です。


今回はエクセルのデータをScriptableObjectに格納してそれを参照するという方法でやっていきたいと思います。

NPOIのインストール

https://www.nuget.org/packages/NPOI/
ここのページに移動して、右にあるDownload packageをクリックしてインストールしてください。

そうすると「npoi.2.4.1.nupkg」というファイルが得られます。
多くの人はそのままクリックしても、開くためのアプリケーションがないと言われて開けません。

ではどうするのかというと拡張子をzipに変えればいいだけです。
というのもnupkgというのはzipの親戚のようなものだからです。

そのため拡張子をzipに変えてあげることで解凍できるようになります。

そうするとこのようになります。
必要なのはllbフォルダの中にあるnet20というフォルダです。

これをunityのAssetsの下に置きます。
これで準備完了です。

ScriptableObjectの実体を作る

ファイル名はSampleSO.csとしておきます。(SOはScriptableObjectの略です)

このファイルはどこにおいても構いません。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class SampleSO : ScriptableObject
{
    public List<float> power;
}

これだけです。
保持しておきたい値を今回はリストで保持します。




scriptableObjetを作成するスクリプトを書く

先ほどScriptableObjectの実体を作ったのでそれを元にしてScriptableObjectを作成するスクリプトを書きます。
Asset以下に「Editor」という名前でフォルダを作り、そこの中にCreateScriptableObject.csという名前のファイルを作ります。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEditor;

public class CreateScriptableObject
{
    private static SampleSO instance;

    [MenuItem("ScriptableObject/Create PowerAsset")]
    static void CreatePowerAsset()
    {
        //インスタンスを生成
        instance = ScriptableObject.CreateInstance<SampleSO>();
        //アセットを作成
        AssetDatabase.CreateAsset(instance, "Assets/SableObjects/Powerdata.assetcript");
        AssetDatabase.SaveAssets();
    }


    [MenuItem("Editor/ReadExcel")]
    public static void Main()
    {
        instance.power = ExcelRead.ReadBookInfo("Assets/Excel/sample.xlsx");
        EditorUtility.SetDirty(instance);
        AssetDatabase.SaveAssets();
    }

}

関数の上に[MenuItem("ScriptableObject/Create PowerAsset")]とありますが、これは


f:id:turedureengineer:20190309011844p:plain

こんな感じで上にScriptableObjectといった項目ができて、そこを押すことで任意の関数を実行させることができます。
なおスクリプトを書いたあと一回実行しないと現れません。

まずは先ほどのSmapleSOのインスタンスを作ります。
そしてそれを元にアセットを作ります。

このアセットの中にデータが入っているので見失わないようにしましょう。
そのため今回はAssets以下にScriptableObjectsというフォルダを作って、その中に保存しています。

Main関数ではインスタンスのpowerにExcelReadファイルのReadBookInf関数を使って読み取った値を入れます。
これに関しては次に実装します。


そして保存しています。
SetDirty(instance)をしないと変更が検知されません。

エクセルで読み込む

ExcelRead.csとしてEditorフォルダの中に入れます。
中身はこんな感じです。

using System;
using System.IO;
using System.Globalization;
using UnityEngine;

#if UNITY_EDITOR
using UnityEditor;
#endif

using NPOI.HSSF.UserModel;
using NPOI.XSSF.UserModel;
using NPOI.SS.UserModel;
using System.Collections.Generic;
using System.Collections;

public class ExcelRead : AssetPostprocessor
{
    public static List<float> ReadBookInfo(string path)
    {
        FileStream fs = new FileStream(path, FileMode.Open, FileAccess.Read, FileShare.ReadWrite);
        IWorkbook book = new XSSFWorkbook(fs);

        List<float> power = new List<float>();

        ISheet sheet = book.GetSheetAt(2);
        for (int i = 2; i < 100; i++)
        {
            IRow row = sheet.GetRow(i);
            ICell cell = row.GetCell(2);
            power.Add((float)cell.NumericCellValue);
        }
        return power;
    }
}

ReadBookInfo関数はパスを受け取ってそこに書いてある値をリストにして返します。
GetCell()の値を変えることで好きな場所の値を取ってくることができます。


エクセルのシートの二枚目を参照しているのもわかるともいます。
そして2行目から100行目までの二列目をリストに入れていっています。

使い方

さてこれで実装は終わりなので使い方を書いていきたいと思います。
まずは一回ゲームを実行します。(すぐに終了しても大丈夫です。)
すると先ほど行ったように上にScriptableObjectとEditorというのができます。
まずはScriptableObjectのCreate PowerAssetをクリックします。
すると、指定した場所(今回はAssets/SableObjects)にScriptableObjectができます。

今のぞいてみても何もデータが入っていないことがわかります。
次にEditorのReadExcelをクリックして、データを読み込みます。
すると先ほどからだったところにデータが入っていることがわかると思います。


もちろん元となるエクセルデータは指定の場所に置いておいてください。

参照の仕方

下のように書いてインスペクタにドラッグ&ドロップしましょう。

[SerializeField] private SampleSO sampleSO;

としてsampleSO.powerとすればいいです。

【ブログ月次報告】【7ヶ月目】ブログモチベが低下!!??

ブログ報告6ヶ月目ということでいつものブログ月次報告をやって行きましょう!


先月は初めて本格的にブログをやり、1ヶ月で19記事書きました。
するとpv数もグッとあがりました。


そんな感じで6ヶ月目を迎えましたがどうなったのでしょう??
みていきましょう。


現在の状況

  • 読者数 16→17
  • ユーザー数 209→372
  • pv数 354→596
  • 記事数 42→50

左側は先月(6ヶ月目)の時点での数字です。
右側が7ヶ月目が終了時点でのものです。


記事数はその月が終わった時までの総計です。
1ヶ月で書いた記事の数でないので注意してください。



先月の末に立てた目標は

  • 読者数 20
  • ユーザー数 300
  • pv数 500
  • 記事数 42→60

こんな感じでした。


読者数は伸びにくいと思っていたので目標も低めにしていましたが、それでも達成できませんでした。
どうやったら読者数が伸びていくのか誰か教えてくださいw


その代わりと言っては何ですがグーグル検索からの伸びが素晴らしく、ユーザー数、pv数共にかなり伸びてきました。
12月に書いた記事がやっと検索上位に上がってたためです。

やはり3ヶ月くらいしないと、上がらないものなんですね。


今月の後半から急激にブログを書くモチベーションが下がってしまい、なかなか更新することができませんでした。
3月はまた忙しくなるのであまり書けないかもしれませんが、何とか時間を見つけて書いていけたらなと思います。



8ヶ月目の目標

  • 読者数 20
  • ユーザー数 500
  • pv数 750
  • 記事数 50→60

これが次の月の目標です!
今いい感じにpv数とかが伸びていっているのでこの勢いを保っていきたいと思います!





読者登録等のびるとやる気が出るのでぜひ登録お願いします!

Noteshelf2の使い心地をレビュー!書くのが楽しくなる

f:id:turedureengineer:20190212010033j:plain



以前こちらの記事でも紹介したように17000安くiPadProを手に入れました。
turedureengineer.hatenablog.com

今回はそのiPadProで使っているノートアプリ、Noteshelf2についてレビューを書いていきたいと思います。

Noteshelf2とは??

iPadProでノートを取るためのアプリです。

価格は私が買ったときには1200円しました。
有料アプリを買うのは初めてだったので最初は戸惑いましたが、買ってよかったと感じいています。

びっくりするくらい書くことが楽しくなりました。これだけでお金を払った価値があると思います。

ノートを普段から大量に使う人にとっては、1200円で今後ノート代がかからないと思えばかなりいい買い物だと思います。


実際のノートを超えている点

Noteshelf2はただノートをデジタルに持ってきただけのものではありません。
実際のノートを超えた利点もたくさんあります。

無限にノートを作ることができる

これはデジタルなのだから当たり前ですが大きな利点の一つです。
実際のノートなら一冊200〜300円しますがアプリの中で何個ノートを作ってもタダです。

これは日々大量にノートを消費する人にはぴったりだと思います。


またデジタルだから容量の制限はあるだろと思う人もいると思います。
これに関してもほとんど気にしなくていいと言えます。

iPadProの一番低い容量は64GBですがこれでも十分やっていけます。
また最近はクラウドにデータをバックアップするというのも流行っているのでそうするのも一つの手です。
Noteshelf2ではEvernoteやOneDrive、iCloud,Dropboxなど様々なオンラインストレージに保存することができます。

書き心地

よく言われるのはタブレットに文字を書くのは滑って書きにくいというものです。

最近ではペーパーライクフィルムといって春とタブレットの書き心地が紙のようになるものがあります。
私は使ったことはありませんがこれを貼るとかなり書きやすくなるらしいです。


しかし私はペーパーライクフィルムを選択しませんでした。
というのもペーパーライクフィルムは適度な摩擦を与えているためお縁先がすり減りやすいからです。
また見え方がガラスフィルムに比べて悪いということもあります。

以上の理由から私はガラスフィルムを選択しましたがこれがかなりよかったです。
一般的には滑るから書きにくいと言われますが、それが逆に私にはサラサラとかけて気持ちが良かったです。
もちろん実際の紙の書き心地とは違いますが、3日くらいiPadProで書いていると慣れてこっちの方が素早くかけていいとすら思います。


ただこれは絵を描くためにiPadProを買おうと思っている人には通じないと思うので気をつけてください。
絵を描きたい人はペン先がすり減りますがペーパーライクフィルムを貼った方がいいでしょう。

検索機能

これは間違いなく実際のノートにはないものです。
ノートのどこに何をかいたなんかは覚えていないと一からめくって確認する必要があります。

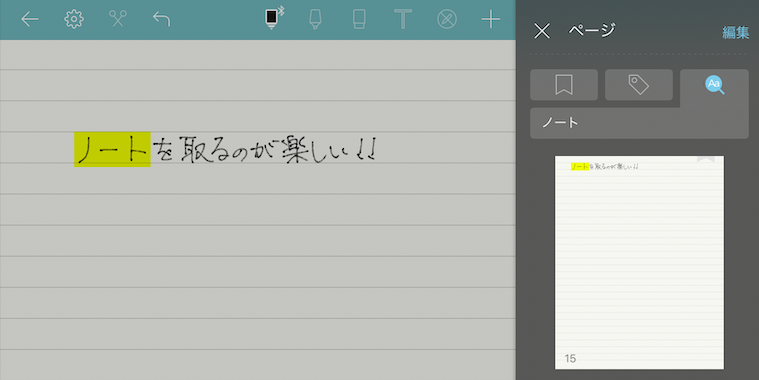

しかしNoteshelfは手書き文字であっても検索でヒットするのでいちいち探す手間が省けます
